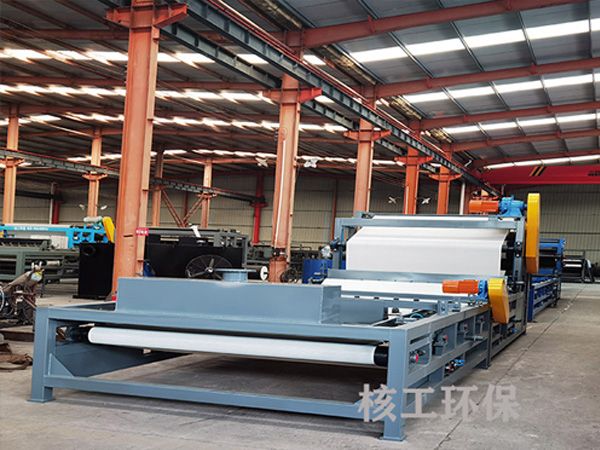

浅谈带式压滤机的部件的结构

       带式压滤机脱水过程可分为四个重要阶段:预处理、重力脱水、楔形区预压脱水和挤压脱水。采用新型设备过滤器,是经济实惠、性能可靠的环保过滤器产品,包括自动室过滤器、隔膜过滤器、深污泥脱水过滤器、综合污水污泥处理设备、在线过滤器系统等。

  以下是带式压滤机每个主要部件的结构和操作状态。

  1带式压滤机.机架:皮带挤压过滤机架主要用于支撑和固定挤压辊系统及其他部件。

  2.挤压辊系统3360由直径大小顺序排列的辊组成。当泥浆被上、下过滤器夹紧,依次通过挤压辊时,过滤器张力作用下形成小压力梯度,使泥浆在脱水过程中受到的挤压力不断提高,泥浆中的水分逐渐去除。

  3.重力区脱水装置3360主要由重力区支架、槽组成。凝聚的材料从重力区去除大量水分,流动性差,为今后的挤压脱水创造条件。

  4.带式压滤机楔区脱水装置:上/下过滤器形成的楔区对夹紧材料施加压力,预压脱水,满足挤压脱水段对材料含量和流动性的要求。

  5.带式压滤机带:是带式挤压过滤器的主要组成部分,泥浆的固体和液体的分离过程均异常,下面的过滤器是过滤介质,通过上、下的过滤器张力作用绕过挤压辊,获得去除材料水分所需的挤压力。

  6.带式压滤机调整装置:由执行部件3360缸、调整辊信号反压、电气系统组成。调整皮带张力不平衡、滚筒安装误差、供应不均匀等多种原因引起的过滤带偏差,起到保证皮带挤压过滤器连续性和稳定性的作用。

  7.过滤器清洗装置:由喷头、清洗液箱、清洁盖等组成。过滤器行走时,继续通过清洁装置,受到喷头喷出的压力水的冲击,过滤器上剩下的材料在压力水作用下与过滤器分离,再生过滤器,准备下一个脱水过程。

  8.带式压滤机带张力装置3360由张力缸、张力辊和同步机构组成,为拉伸过滤器、挤压脱水挤压力的生产提供必要的张力条件。张力大小调节可以通过调节气压系统中张力缸的气压来实现。

  9.装卸装置:由刮板、架、装卸滚筒等组成,具有剥离脱水过滤器和过滤器以达到装卸目的的作用。

  10.变速器:由电动机、减速器、齿轮变速器等组成,是滤带行走的动力源,可以调节减速器速度,满足工艺上的各种皮带速度要求。

  11.带式压滤机气压系统该系统主要由动力源(气罐、电动机、空气泵等)、执行部件(汽缸)和气压控制元件(包括压力继电器、压力流量和方向控制阀)组成。
