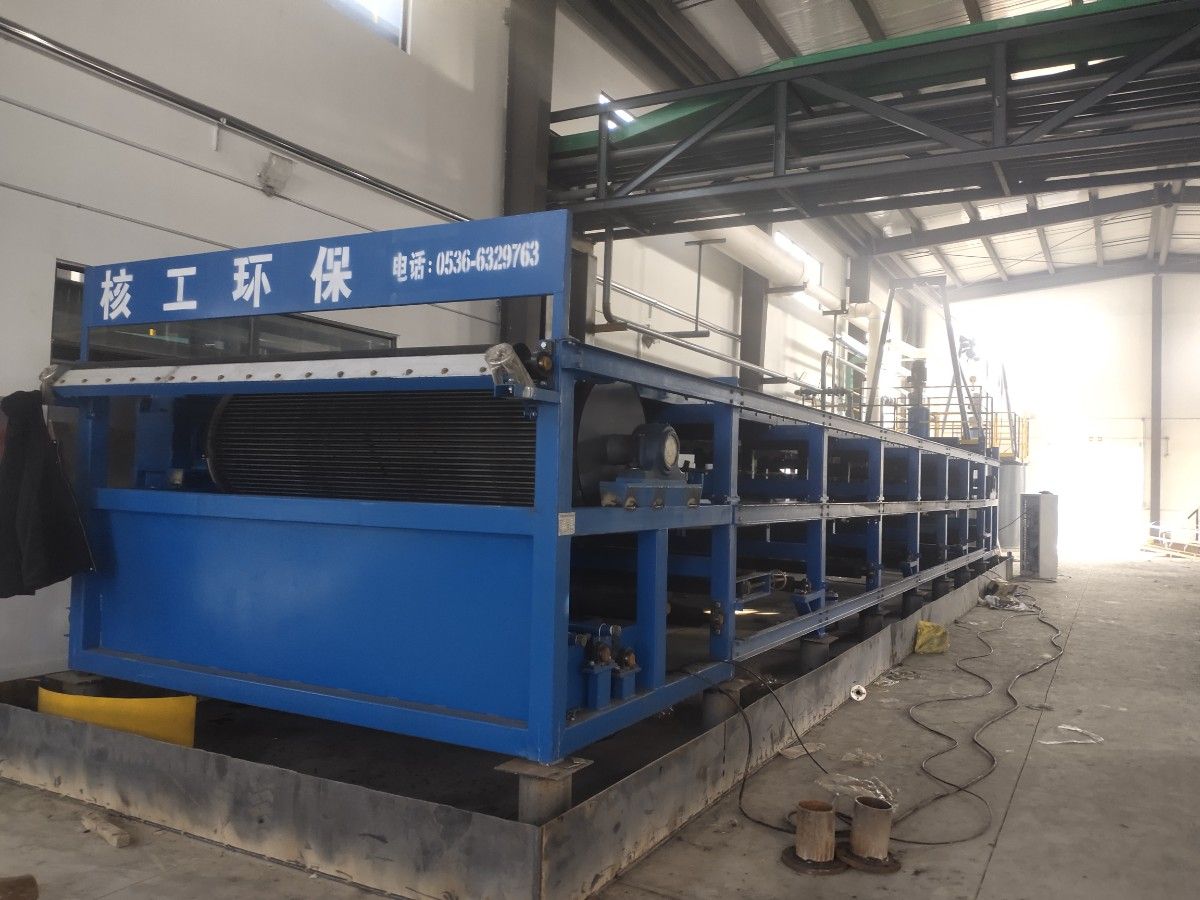

固液分离真空管过滤机

产品简介

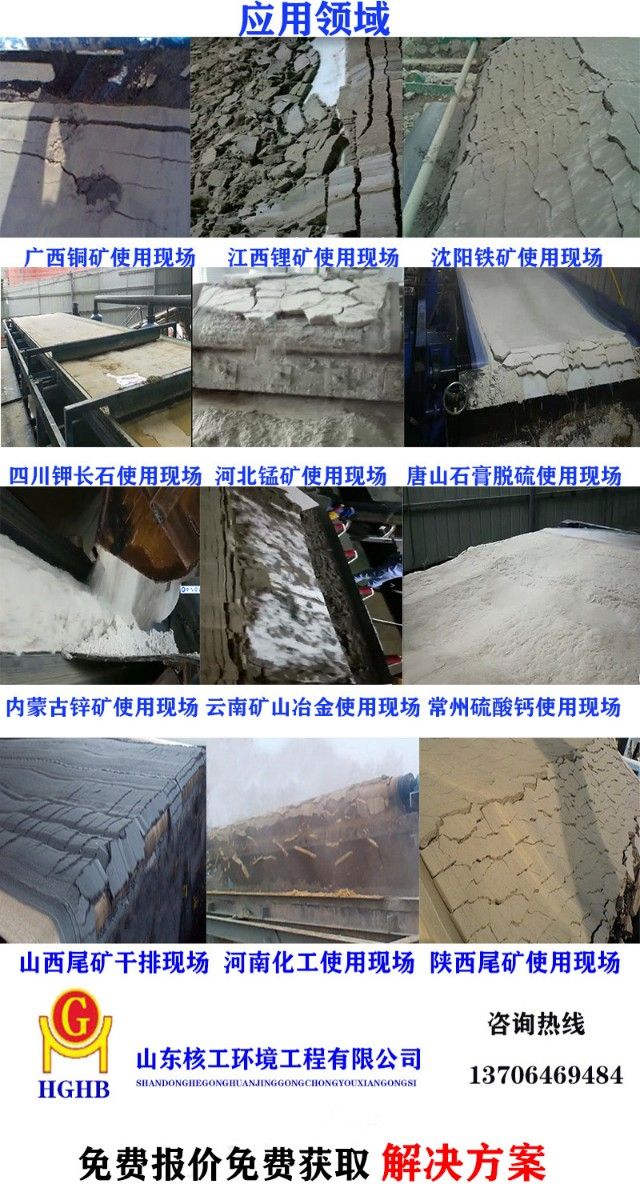

　　DU系列橡胶带式真空过滤机是以真空负压为推动力实现固液分离的设备，在结构上，过滤区段沿水平长度方向布置，可以连续完成过滤、洗涤、吸干、滤布再生等作业，设备具有过滤效率高、生产能力大，洗涤效果好、滤饼水份低、操作灵活，维修费用低等优点。可广泛应用于冶金、矿山、化工、造纸、食品、制药、环保等领域中的固液分离，尤其在烟气脱硫(FGD)中的石膏脱水方面有良好的应用。

　　该设备采用了固定真空盒，胶带在真空盒上滑动，真空盒与胶带间构成运动密封的结构型式。它能连续自动完成过滤、滤饼洗涤、卸渣、滤布再生等工艺操作，并且母液与滤饼洗涤液可以分段收集。具有过滤效率高、生产能力大、洗涤效率好，滤饼水分低、操作灵活、维护简单等优点。胶带机经我厂多年改进和完善，产品的技术性能和质量已达到了国际先进水平，已广泛应用于冶金、矿山、化工、电厂湿法烟气脱硫、煤化工、造纸、食品、制药及环保等行业。

工艺流程图

技术特点

　　环型橡胶排液带，抗拉强度大，使用寿命长。

　　真空盒和胶带间设有环型磨擦带，并以水进行密封和润滑，可维持较高的真空度，并有利于减少橡胶带的磨擦。

　　真空排液采用自由落差式(高位排液)、自动排水式(零位排液)等多种方法，以满足各种工况条件的要求。

　　整体结构采用了模块化设计，可灵活组装，且便于运输和安装。

　　控制系统应用了DCS技术，可实现现场和远程自动控制。

设备结构图

工作原理

　　橡胶带真空过滤机以滤布为过滤介质，是充分利用物料重力和真空吸力实现固液分离的高效分离设备，采用整体的环形像胶作为真空室。环形胶带由电动拖动连续运行，滤布铺在胶带与之同步运行，胶带与真空滑台上环形摩擦带接触井形成水密封。料浆由布料器均匀地分布在滤布上。当真空室接通真空系统时，在胶带.上形成真空抽滤区，滤液穿过滤布经胶带上的横沟槽汇总并由小孔进入真空室，固体颗料被截留在滤布.上形成滤饼。进入真空室的液体经汽水分离器排出，随着橡胶带的移动，形成的滤饼依次进入滤饼洗涤区及吸干区，最后滤布与胶带分开，在卸料辊处将滤布卸出。卸除滤饼的滤布经清洗后获得再生，再经过一组支承辊和纠偏装置后进入过滤区，开始进入新的一循环过滤周期。

外形尺寸图

产品参数

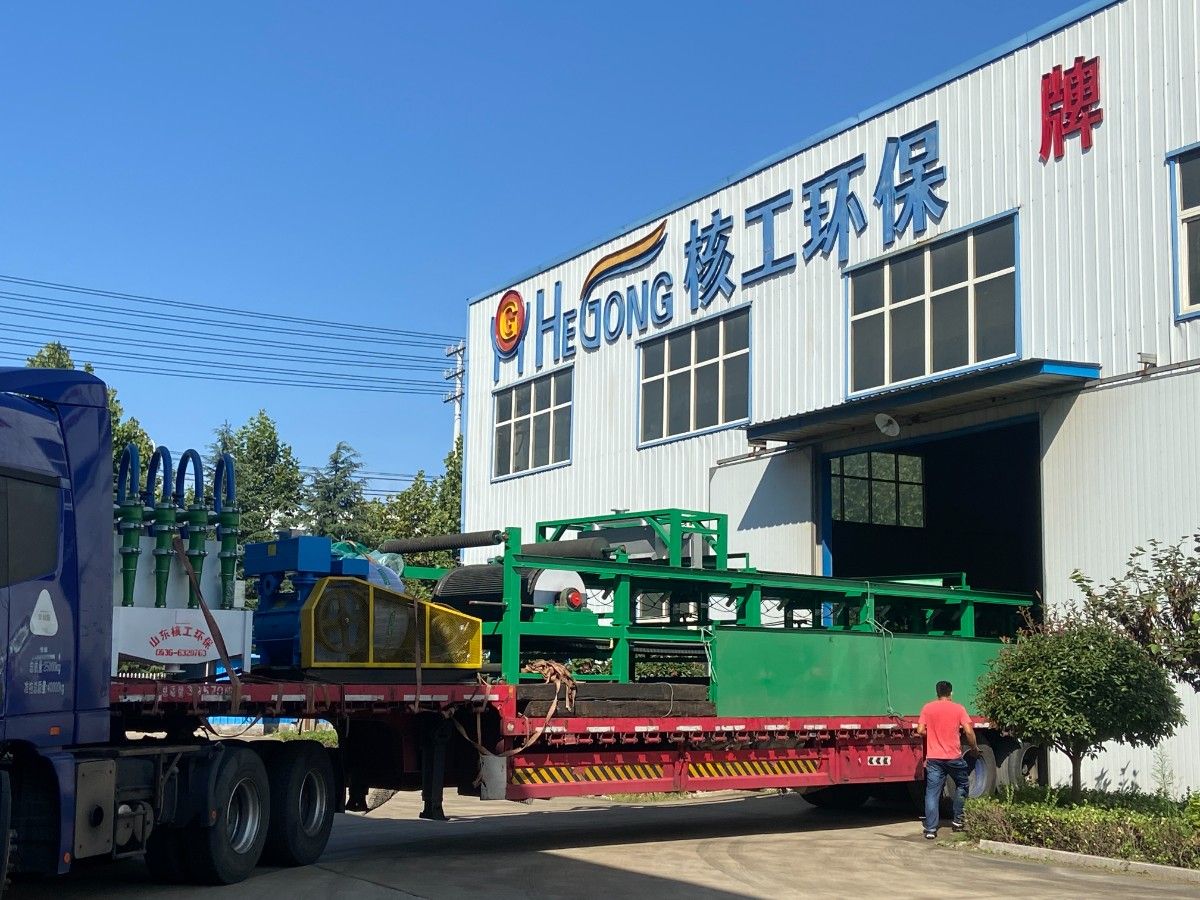

公司实力

资质荣誉
